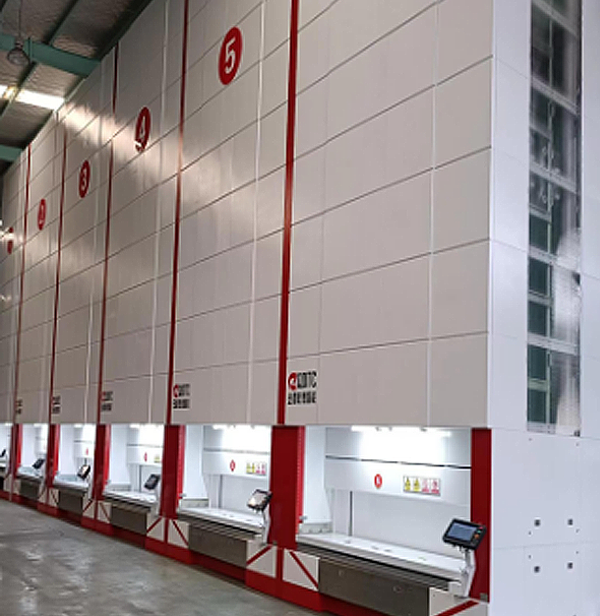

乾德垂直提升库是一种能够准确读取托盘信号/物料信息的存储设备，通过提升平台上的链条转动勾取和推拉实现对货物的搬运和存储。
包括：主体框架、预制化面板、提升动力机构、垂直升降小车、自动升降门、操作工作台、水平钩取机构、托盘和物料的信号读取装置等，通过电机驱动同步带传动等机制实现货柜在垂直方向上的快速移动。
仓库需求
根据应用场景和存放物品的特性，按照最适合的尺寸设计产品，通过专业的物料信息系统进行管理。
适用于模具、工具、原材料、重型辅料的存储和拣选，广泛应用于辅助生产和线边库。
设计更合理、成本更低、效率更快、更环保
组合式墙板设计标准而紧凑
高速运行，快速达到出入库口
单托盘存储容量惊人，最大可达1000kg/tray
辅助物料拣选台，实现重型物料的出入库和拣选工作
各种安全的设计让设备运行更稳定、更可靠、更安全
优势一览
在更小的占地面积内获得更大的存储空间/能力
最优利用占地面积，原则上向上可无限拓展，高仓储密度，即使物品具有不同高度；
灵活多变
可以根据您的需求设置多个不同位置、不同楼层的存取位置。
智能货找人
您只要告诉我您需要物品的名称和数量，物品会自动到您的手边，有效的节约时间提高拣选性能。
安全至上
机械、电气、软件的三层防护，无需爬梯、无需长距离行走，让您始终处于安全工作范围。
物料得到有效保护
帮助物料处于防尘、不受阳光照射和非经授权不可存取的全方位保护中。
物料的集成化管理
让您在远程如近在咫尺，实现多机物料管理。
设计优雅、外形美观
立体式面板设计，让设备展现工业美感。
标准接口，让连接无处不在
我们即提供232/485工业型接口又提供TCP/IP网络接口，您可以方便的接入。
垂直升降式仓储系统 (VLM)是如何工作的？
乾德垂直提升库特点
- 全模块化设计
- 稳定性设计
- 预制化面板
- 标准化托盘
- 安全光栅
- 安全维修门
- 滑动一体式工作台
- 集成化软件系统

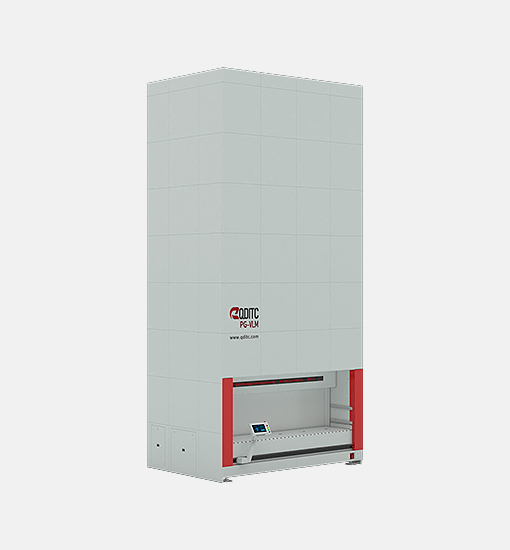

全模块化设计
乾德智能提升库采用模块化设计，内部为自支撑结构，不必依赖外部蒙皮来增加设备的强度。设备的主体框架为立柱，以及连接立柱的横向和斜向支撑组成，这些框架可以保持设备即使没有蒙皮，依然可以运转，蒙皮仅起到美观和防护的作用，充分保持其强度。
乾德智能提升库为组合装配式，高度可根据客户场地情况任意调整，支持最高17.5m。每台货柜由8个支撑立柱承重，净载货量最大可达65,000kg。

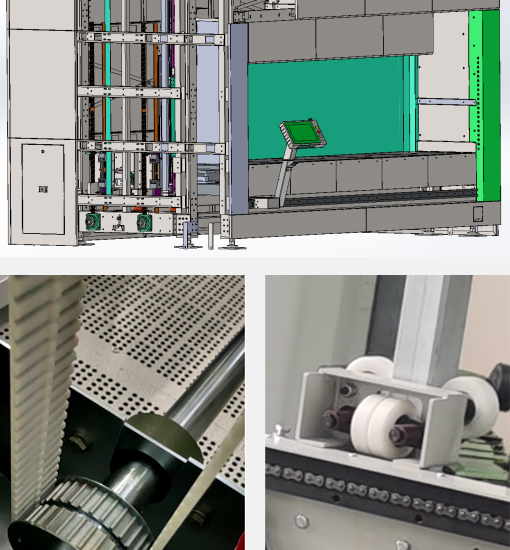

稳定性设计
托盘采用2.0镀锌板整体折弯成型，一体焊接式，并进行喷涂处理，外观美观、强度好、抗腐蚀、防生锈。变形量≤5mm；搁置耳间距：25mm；托盘搁架间距：50mm。

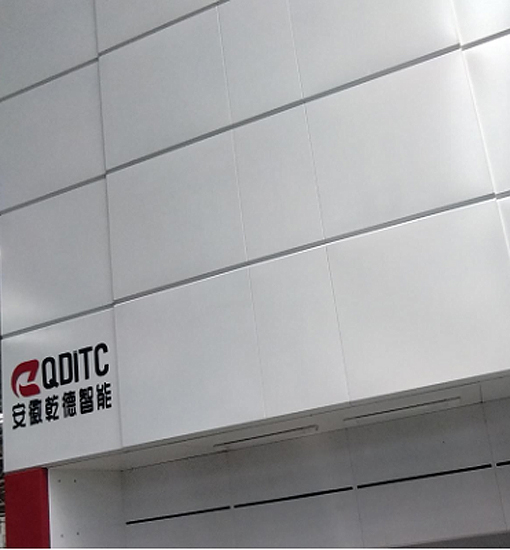

预制化面板
托盘采用2.0镀锌板整体折弯成型，一体焊接式，并进行喷涂处理，外观美观、强度好、抗腐蚀、防生锈。变形量≤5mm；搁置耳间距：25mm；托盘搁架间距：50mm。

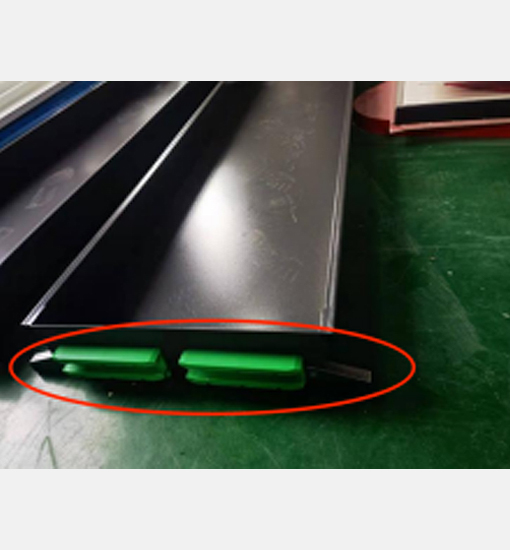

标准化托盘
托盘采用2.0镀锌板整体折弯成型，一体焊接式，并进行喷涂处理，外观美观、强度好、抗腐蚀、防生锈。变形量≤5mm；搁置耳间距：25mm；托盘搁架间距：50mm。
设备内的托盘支架拆装方便，托盘支架均为独立安装，一旦异常变形，只需单独将该托盘支架拆除，不需要将整块托盘支架承重模块全部拆除，维修工时短，既不会影响设备的使用，且成本低。
安全光栅
乾德智能提升库在存取口的外侧配备有一套安全光栅，具有48对光线（以实际为准），安全光栅只有在托盘进出存取口区域时才会启动，任何对安全光栅的打断都会使设备制动，为操作人员的安全提供最大的保障；每一对安全光栅由均发射端和接收端组成，每一对光线与其相邻光线的中心距为 25mm（以实际为准）。

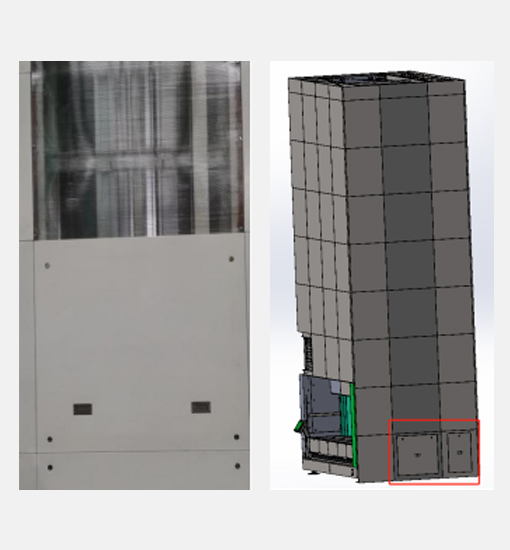

安全维修门
乾德智能提升库两侧设有4个维修门（其中2个用于对提升机构进行检修，另外2个用于人员进入），便于人员进入对设备进行维修。一旦被打开，电机自动抱闸，设备自动停止运行，对人员进行保护。

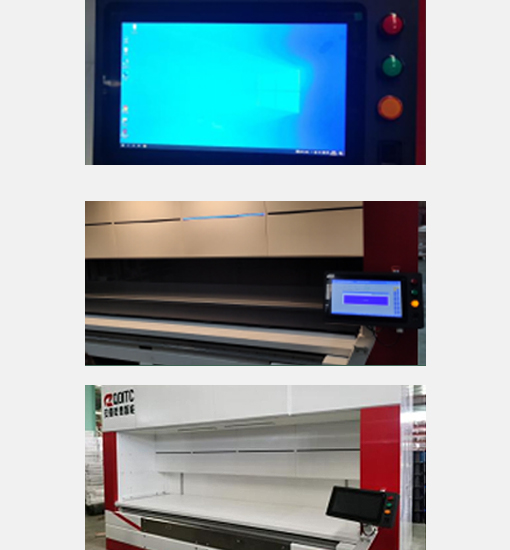

滑动一体式工作台
乾德智能提升库配置移动式控制台，移动式控制台，可左右移动，触摸式工控机，可在上下一定角度的调整，移动式控制台，有助于操作人员一次性处理大量的拣选操作。在最靠近拣选物品上操作，操作人员不需要来回走动，让拣选变得更加舒适和高效。一体式工作台包含状态指示灯、急停开关、电容触控一体机（13.3寸）等功能部件。
乾德智能提升库在设备存取口配置照明灯系统，当仓库整体光线不足时，保证拣选区域的照明，方便操作者存取和维修人员的维修。

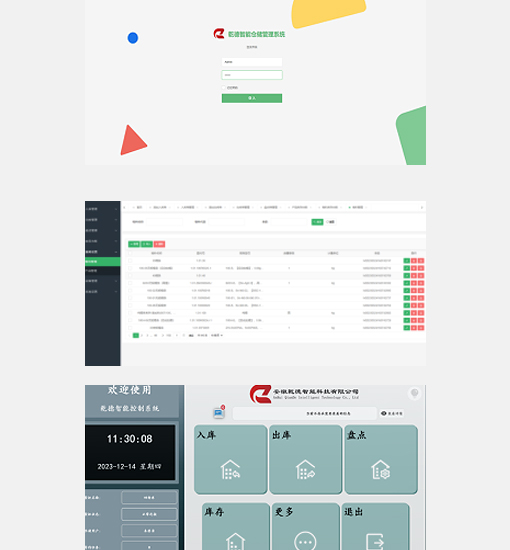

集成化软件系统
QDITC 集成化软件系统是由QD_WMS和QD_WCS系统组成，其中WMS系统可用于多台设备联机的物料管控和与其他外围软件系统的接口。QD_WCS亦可以单独使用，用于单机设备的使用，满足设备的管理和物料的管理。
可选组件
垂直升降仓储系统非常灵活，提供了一系列可选功能。采用模块化设计，可以根据不同的需求进行配置，并且可以在任何阶段（安装前或安装后）集成其他组件。

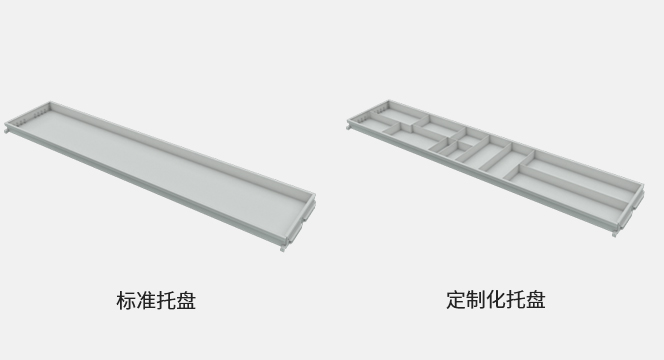

储物托盘
储物托盘是用于在提升库内部周转的存储物料的载具。正常情况下，乾德提供标准化托盘。也可以提供其他定制化托盘（可根据实际情况单独设计）。

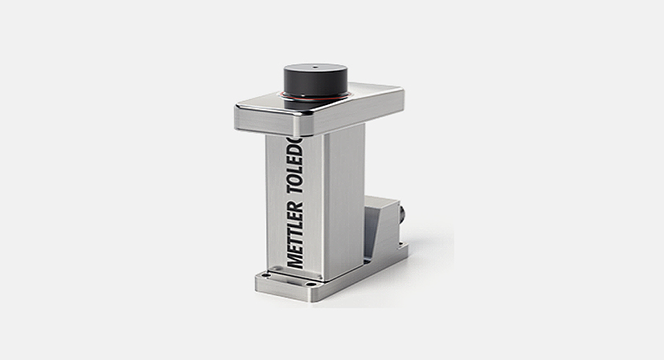

自动称重
为了精确物料总量，可在出入库口增加自动称重模块，确保在超重的情况下载货台不会进行存货操作。
自动测高
在提升库存取口的内测，可安装一套高度测量光栅，每一对光栅均有发射端和接收端组成，光栅间距为
25mm。每次存储物料时，高度光栅可以自动测量托盘内物料的最大高度，根据实际高度和货柜内有效空间决定托盘的放置位置，有效利用空间。
指纹人脸识别
指纹、人脸识别，是基于人的指纹、脸部特征信息进行身份识别的一种生物识别技术，用于用户权限的管理。
外置工作台
乾德提供针对于物料重量较大应用场景下的外置工作台，您可以通过悬臂吊等外接装置实现物料的存放。
乾德垂直提升库技术数据
- PG1525S-PG2210M
- PG2525S-PG3110M
- PG3325S-PG4110M
|
Vertical Lifting Module – Pangu(PG) |
||||||||
|
型号 |
托盘宽度 |
托盘深度 |
托盘壁高 |
托盘载重（kg） |
托盘宽度 |
托盘深度 |
货柜尺寸内置 |
|
|
宽度mm |
深度mm |
|||||||
|
PG1525S |
1,560 |
655 |
75 |
250 |
1,516 |
612 |
2185 |
2595 |
|
PG1525M |
1,560 |
855 |
75 |
250 |
1,516 |
812 |
2185 |
3135 |
|
PG1550S |
1,560 |
655 |
75 |
500 |
1,516 |
612 |
2185 |
2595 |
|
PG1550M |
1,560 |
855 |
75 |
500 |
1,516 |
812 |
2185 |
3135 |
|
PG1575S |
1,560 |
655 |
75 |
750 |
1,516 |
612 |
2185 |
2595 |
|
PG1575M |
1,560 |
855 |
75 |
750 |
1,516 |
812 |
2185 |
3135 |
|
PG1510S |
1,520 |
655 |
125 |
1,000 |
1,476 |
612 |
2145 |
2595 |
|
PG1510M |
1,520 |
855 |
125 |
1,000 |
1,476 |
812 |
2145 |
3135 |
|
PG1925S |
1,960 |
655 |
75 |
250 |
1,916 |
612 |
2585 |
2595 |
|
PG1925M |
1,960 |
855 |
75 |
250 |
1,916 |
812 |
2585 |
3135 |
|
PG1950S |
1,960 |
655 |
75 |
500 |
1,916 |
612 |
2585 |
2595 |
|
PG1950M |
1,960 |
855 |
75 |
500 |
1,916 |
812 |
2585 |
3135 |
|
PG1975S |
1,960 |
655 |
125 |
750 |
1,916 |
612 |
2585 |
2595 |
|
PG1975M |
1,960 |
855 |
125 |
750 |
1,916 |
812 |
2585 |
3135 |
|
PG1910S |
1,920 |
655 |
125 |
1,000 |
1,876 |
612 |
2545 |
2595 |
|
PG1910M |
1,920 |
855 |
125 |
1,000 |
1,876 |
812 |
2545 |
3135 |
|
PG2225S |
2,260 |
655 |
75 |
250 |
2,216 |
612 |
2885 |
2595 |
|
PG2225M |
2,260 |
855 |
75 |
250 |
2,216 |
812 |
2885 |
3135 |
|
PG2250S |
2,260 |
655 |
75 |
500 |
2,216 |
612 |
2885 |
2595 |
|
PG2250M |
2,260 |
855 |
125 |
500 |
2,216 |
812 |
2885 |
3135 |
|
PG2275S |
2,260 |
655 |
125 |
750 |
2,216 |
612 |
2885 |
2595 |
|
PG2275M |
2,260 |
855 |
125 |
750 |
2,216 |
812 |
2885 |
3135 |
|
PG2210S |
2,220 |
655 |
125 |
1,000 |
2,176 |
612 |
2845 |
2595 |
|
PG2210M |
2,220 |
855 |
125 |
1,000 |
2,176 |
812 |
2845 |
3135 |
|
标准型号需明确设备高度（厂房可用高度-200mm）和托盘数量（或者物料高度用以计算托盘数量的参数） |
||||||||
|
支持定制 |
||||||||
|
Vertical Lifting Module – Pangu(PG) |
||||||||
|
型号 |
托盘宽度 |
托盘深度 |
托盘壁高 |
托盘载重（kg） |
托盘宽度 |
托盘深度 |
货柜尺寸内置 |
|
|
宽度mm |
深度mm |
|||||||
|
PG2525S |
2,560 |
655 |
75 |
250 |
2,516 |
612 |
3185 |
2595 |
|
PG2525M |
2,560 |
855 |
75 |
250 |
2,516 |
812 |
3185 |
3135 |
|
PG2550S |
2,560 |
655 |
125 |
500 |
2,516 |
612 |
3185 |
2595 |
|
PG2550M |
2,560 |
855 |
125 |
500 |
2,516 |
812 |
3185 |
3135 |
|
PG2575S |
2,560 |
655 |
125 |
750 |
2,516 |
612 |
3185 |
2595 |
|
PG2575M |
2,560 |
855 |
125 |
750 |
2,516 |
812 |
3185 |
3135 |
|
PG2510S |
2,520 |
655 |
125 |
1,000 |
2,476 |
612 |
3145 |
2595 |
|
PG2510M |
2,520 |
855 |
125 |
1,000 |
2,476 |
812 |
3145 |
3135 |
|
PG2825S |
2,860 |
655 |
75 |
250 |
2,816 |
612 |
3485 |
2595 |
|
PG2825M |
2,860 |
855 |
75 |
250 |
2,816 |
812 |
3485 |
3135 |
|
PG2850S |
2,860 |
655 |
125 |
500 |
2,816 |
612 |
3485 |
2595 |
|
PG2850M |
2,860 |
855 |
125 |
500 |
2,816 |
812 |
3485 |
3135 |
|
PG2875S |
2,860 |
655 |
125 |
750 |
2,816 |
612 |
3485 |
2595 |
|
PG2875M |
2,860 |
855 |
125 |
750 |
2,816 |
812 |
3485 |
3135 |
|
PG2810S |
2,820 |
655 |
125 |
1,000 |
2,776 |
612 |
3445 |
2595 |
|
PG2810M |
2,820 |
855 |
125 |
1,000 |
2,776 |
812 |
3445 |
3135 |
|
PG3125S |
3,160 |
655 |
125 |
250 |
3,116 |
612 |
3785 |
2595 |
|
PG3125M |
3,160 |
855 |
125 |
250 |
3,116 |
812 |
3785 |
3135 |
|
PG3150S |
3,160 |
655 |
125 |
500 |
3,116 |
612 |
3785 |
2595 |
|
PG3150M |
3,160 |
855 |
125 |
500 |
3,116 |
812 |
3785 |
3135 |
|
PG3175S |
3,160 |
655 |
125 |
750 |
3,116 |
612 |
3785 |
2595 |
|
PG3175M |
3,160 |
855 |
125 |
750 |
3,116 |
812 |
3785 |
3135 |
|
PG3110S |
3,120 |
655 |
125 |
1,000 |
3,076 |
612 |
3745 |
2595 |
|
PG3110M |
3,120 |
855 |
125 |
1,000 |
3,076 |
812 |
3745 |
3135 |
|
标准型号需明确设备高度（厂房可用高度-200mm）和托盘数量（或者物料高度用以计算托盘数量的参数） |
||||||||
|
支持定制 |
||||||||
|
Vertical Lifting Module – Pangu(PG) |
||||||||
|
型号 |
托盘宽度 |
托盘深度 |
托盘壁高 |
托盘载重（kg） |
托盘宽度 |
托盘深度 |
货柜尺寸内置 |
|
|
宽度mm |
深度mm |
|||||||
|
PG3325S |
3,360 |
655 |
125 |
250 |
3,316 |
612 |
3985 |
2595 |
|
PG3325M |
3,360 |
855 |
125 |
250 |
3,316 |
812 |
3985 |
3135 |
|
PG3350S |
3,360 |
655 |
125 |
500 |
3,316 |
612 |
3985 |
2595 |
|
PG3350M |
3,360 |
855 |
125 |
500 |
3,316 |
812 |
3985 |
3135 |
|
PG3375S |
3,360 |
655 |
125 |
750 |
3,316 |
612 |
3985 |
2595 |
|
PG3375M |
3,360 |
855 |
125 |
750 |
3,316 |
812 |
3985 |
3135 |
|
PG3310S |
3,320 |
655 |
150 |
1,000 |
3,276 |
612 |
3945 |
2595 |
|
PG3310M |
3,320 |
855 |
150 |
1,000 |
3,276 |
812 |
3945 |
3135 |
|
PG3625S |
3,660 |
655 |
125 |
250 |
3,616 |
612 |
4285 |
2595 |
|
PG3625M |
3,660 |
855 |
125 |
250 |
3,616 |
812 |
4285 |
3135 |
|
PG3650S |
3,660 |
655 |
125 |
500 |
3,616 |
612 |
4285 |
2595 |
|
PG3650M |
3,660 |
855 |
125 |
500 |
3,616 |
812 |
4285 |
3135 |
|
PG3675S |
3,660 |
655 |
125 |
750 |
3,616 |
612 |
4285 |
2595 |
|
PG3675M |
3,660 |
855 |
125 |
750 |
3,616 |
812 |
4285 |
3135 |
|
PG3610S |
3,620 |
655 |
150 |
1,000 |
3,576 |
612 |
4245 |
2595 |
|
PG3610M |
3,620 |
855 |
150 |
1,000 |
3,576 |
812 |
4245 |
3135 |
|
PG4125S |
4,160 |
655 |
125 |
250 |
4,116 |
612 |
4785 |
2595 |
|
PG4125M |
4,160 |
855 |
125 |
250 |
4,116 |
812 |
4785 |
3135 |
|
PG4150S |
4,160 |
655 |
125 |
500 |
4,116 |
612 |
4785 |
2595 |
|
PG4150M |
4,160 |
855 |
125 |
500 |
4,116 |
812 |
4785 |
3135 |
|
PG4175S |
4,160 |
655 |
125 |
750 |
4,116 |
612 |
4785 |
2595 |
|
PG4175M |
4,160 |
855 |
125 |
750 |
4,116 |
812 |
4785 |
3135 |
|
PG4110S |
4,120 |
655 |
150 |
1,000 |
4,076 |
612 |
4745 |
2595 |
|
PG4110M |
4,120 |
855 |
150 |
1,000 |
4,076 |
812 |
4745 |
3135 |
|
标准型号需明确设备高度（厂房可用高度-200mm）和托盘数量（或者物料高度用以计算托盘数量的参数） |
||||||||
|
支持定制 |
||||||||
