乾德垂直回转库是一种能够通过外接方式准确读取托盘信号/物料信息的立体存储设备，通过电机驱动同步带传动等机制实现货柜在垂直方向上的快速旋转。通过外接的工作台实现物料入库、出库、盘库、拣选等工作的平台。

垂直旋转货柜遵循货物到人原则。它们非常适合拣选频率高且尺寸相近的货物。

仓库需求

减少分拣错误

在更小的占地面积内获得更大的仓储空间

高度灵活性和模块化

订单履行快速、可靠

现代的设计和面向未来的技术

智能内部物流解决方案

优势一览

具有很强的灵活性，可满足各种需求

垂直缓冲仓储系统非常灵活，提供了一系列可选功能。采用模块化设计，可以根据不同的需求进行配置，并且可以在任何阶段（安装前或安装后）集成其他组件。

空间利用

垂直拓展无界，高仓储密度适配多样物品高度。

高度灵活

按需定制存取位置，多层布局满足多样需求。

智能货到人

输入物品信息，自动送达，大幅提升拣选效率。

无缝连接

我们即提供232/485工业型接口又提供TCP/IP网络接口，您可以方便的接入。

人体工学设计

要求的零件、部件、原料、半成品、成品都可以自动调至适宜高度，便捷取用。

全方位防护

帮助物料处于防尘、不受阳光照射和非经授权不可存取的全方位保护中。

重载能力

单个料斗有效载荷最高为600 kg，满足您存放和处理不同尺寸和重量的需求。

远程集中管理

实现多机物料一体化管理，操控尽在掌握。

美学设计

强调设计的优雅和美观，如立体式面板设计、工业美感等。

垂直回转式仓储系统 (VCM)是如何工作的？

乾德垂直回转库特点

全模块化设计
四点悬挂系统
链条传动
料斗
面板
安全光栅
安全维修门
内置自动门
嵌入式

全模块化设计

采用模块化结构，料斗支架与立柱三点悬挂并螺栓连接实现自支撑，无需依赖外部蒙皮，且支持标准产品高度灵活调整及按需定制，蒙皮仅具美观防护作用，不影响设备运行。

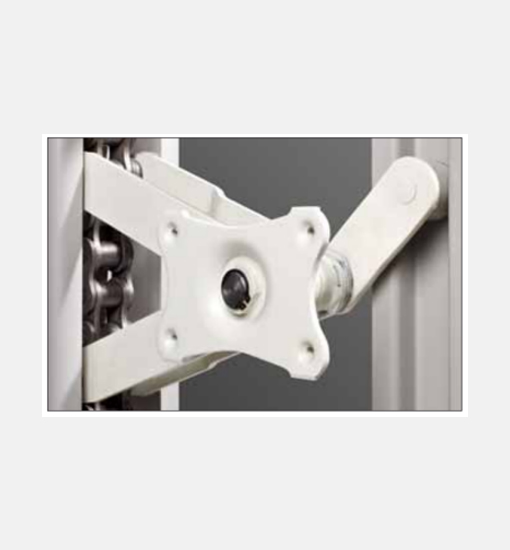

四点悬挂系统的稳定性设计

乾德智能回转库采用四点悬挂系统，通过四个滚轴杆稳定悬挂，确保运行安静且磨损小，允许料斗任意摆放物品而不倾斜，同时配备不平衡控制器，以绿灯、黄灯、红灯实时显示负载状态，保障系统安全与稳定。

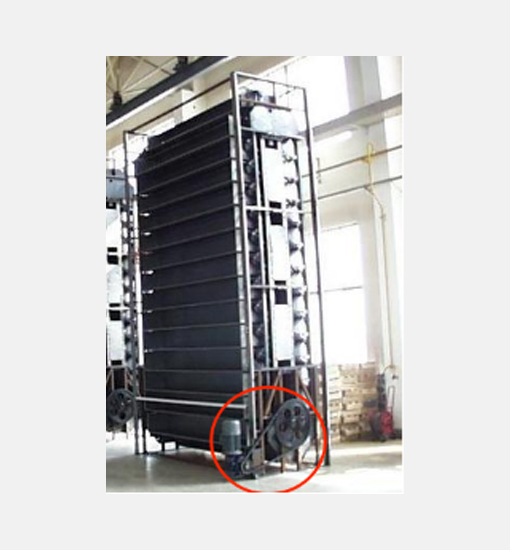

双边对称式链条传动

双边对称式链条传动，该设计专为承受大载荷而优化，确保设备的安全性与准确性，重载及超高型号更配备强化拉力和宽传动链条，以高强度、长寿命减少更换成本，由三相伺服电机驱动，配合电气定位传感器，实现料斗有序、精准运转。

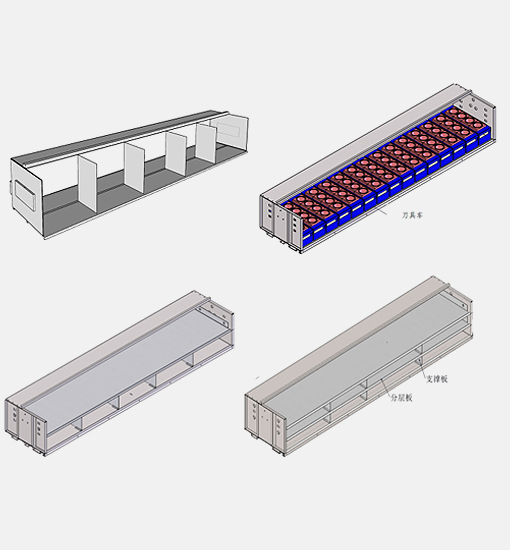

定制化料斗

料斗斗材料选用优质冷轧钢板，钢板厚度≥2mm，并做表面防锈、防腐处理，三面设挡，沿防止物料滑出，箱斗的设计结构要具有强的抗挠抗扭能力。分割式、多层共用式料斗设计可兼容不同尺寸物料的存放，实现物料存放上的变革。

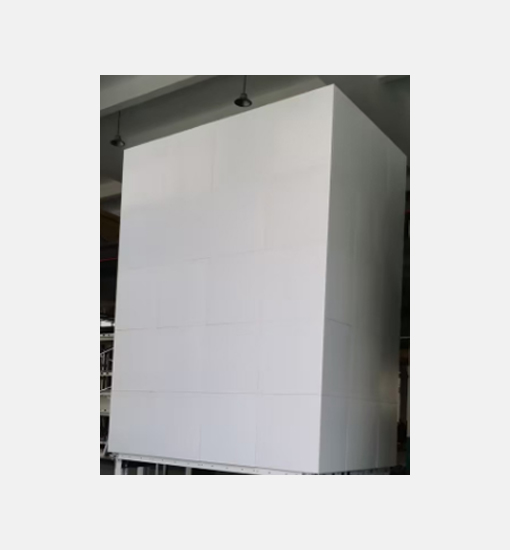

预制化面板

采用优质冷轧钢板制造（≥1.0mm,Q235-A），外形美观，表面喷塑，砂纹表面，耐磨抗腐蚀。库体由蒙皮封闭包围，采用拼接式结构，具有防尘防盗功能。保持其美观效果采用非平面的立体设计，使整个设备有更加有立体感。

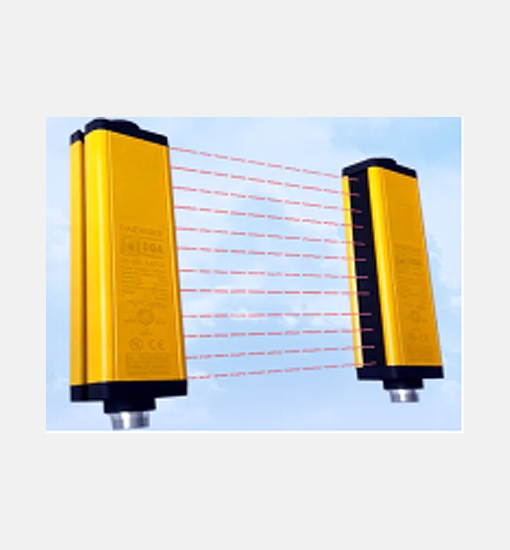

安全光栅

乾德垂直回转库在存取口外侧装有48对（具体以实际为准）安全光栅，该光栅由发射端和接收端配对组成，每对光线间距25mm（具体以实际为准），仅在托盘进出时启动，一旦光线被打断即触发设备制动，确保操作人员安全。同时，设备采用三角支撑与定位轮机械卡死结构及双边链条设计，多重保障料斗稳定不坠并沿轨道旋转运动。

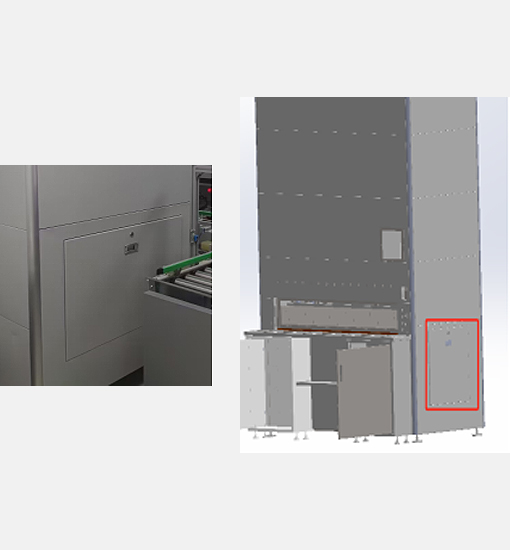

安全维修门

乾德垂直回转库两侧设维修门，便于检修链条及动力机构，开门即自动停机保护人员。作为紧凑型存储设备，维修料斗时需移开外置工作台。

内置自动门

乾德垂直回转库配内置自动门，仅人工取箱时开启，保护内部环境。门闭后，安全光栅停工作，防误触急停，保护设备及物料。

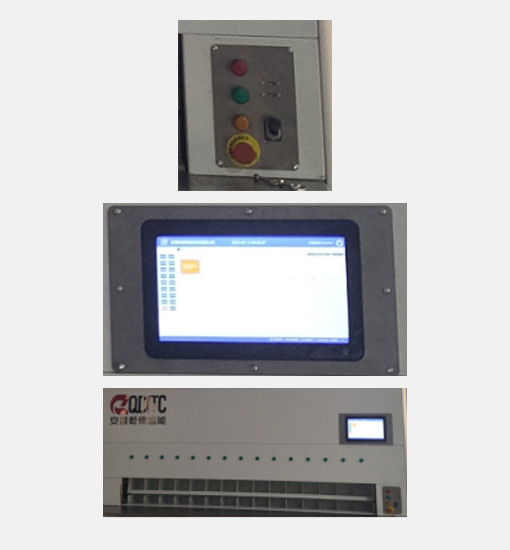

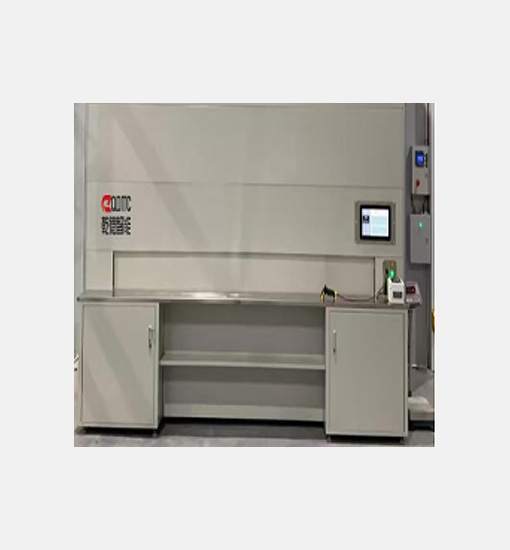

嵌入式触控一体屏

乾德垂直回转库配嵌入式工控一体机，13.3寸触控屏，操作便捷，周围集状态灯、急停按钮等电控元件，提升拣选效率。存取口设照明系统，保证光线充足，LED灯仅在托盘就位时点亮，指示操作，减少误触故障。

可选组件

紧急手摇柄

一旦断电，使用紧急手摇柄可随时取出存储的产品。

自动链条张紧器

新型链条张紧器大大降低了负载链的易损性。因此，此存储系统可靠且经久耐用。

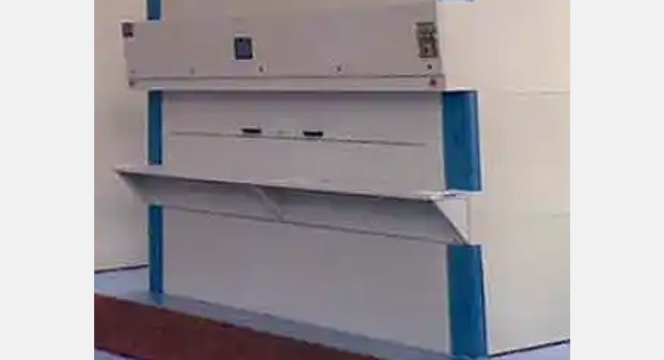

折叠工作台

通过优化的设计方式，将电控元器件集成门系统上侧，实现工作台的可折叠。

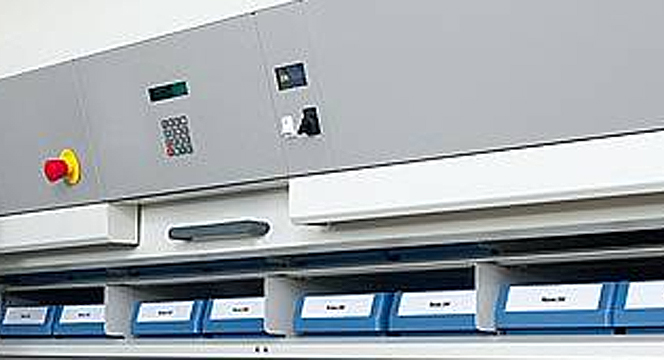

手动操作门

可上锁的滑动门可自动或手动顺畅移动。这保证了它的易用性，并确保员工能够持续工作而不发生中断。

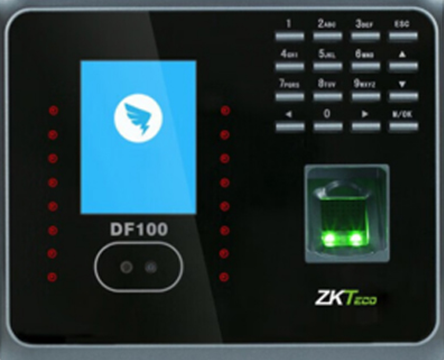

指纹人脸识别

指纹、人脸识别，是基于人的指纹、脸部特征信息进行身份识别的一种生物识别技术，用于用户权限的管理。

乾德垂直回转库技术数据

定制产品
数控回转库
数控回转库

定制产品
设备高度：	2.0 —— 13.5 m
料斗宽度：	0.5 —— 4.1 m
料斗深度：	0.1 —— 0.9 m
额定载重：	650 kg（max）

垂直工业回转库选型表——伏羲系列(FX)
型号	料斗宽度（内mm）	料斗深度（内mm）	料斗高度（内mm）	料斗载重（kg）	货柜占地尺寸无外置工作台面积		货柜占地尺寸含外置工作台面积		设备高度（mm）	标配数量（只）
型号	料斗宽度（内mm）	料斗深度（内mm）	料斗高度（内mm）	料斗载重（kg）	宽：mm	深：mm	宽：mm	深：mm	设备高度（mm）	标配数量（只）
智能档案柜（标准产品）
FX1910A	1420	240	340	50	1950	960	1950	1260	2650	10
FX1912A	1420	240	340	50	1950	960	1950	1260	3000	12
FX1914A	1420	240	340	50	1950	960	1950	1260	3450	14
FX1916A	1420	240	340	50	1950	960	1950	1260	3800	16
FX1918A	1420	240	340	50	1950	960	1950	1260	4150	18

垂直工业回转库选型表——伏羲系列(FX)
型号	料斗宽度（内mm）	料斗深度（内mm）	料斗高度（内mm）	料斗载重（kg）	货柜占地尺寸无外置工作台面积		货柜占地尺寸含外置工作台面积		设备高度（mm）	标配数量（只）
型号	料斗宽度（内mm）	料斗深度（内mm）	料斗高度（内mm）	料斗载重（kg）	宽：mm	深：mm	宽：mm	深：mm	设备高度（mm）	标配数量（只）
智能数控柜（标准产品）
FX2630S	2120	410	235	100	2650	1330	2650	1630	5000	30
FX2636S	2120	410	235	100	2650	1330	2650	1630	6000	36
FX2646S	2120	410	235	100	2650	1330	2650	1630	7500	46
FX2630M	2120	410	235	300	2730	1380	2730	1680	5000	28
FX2636M	2120	410	235	300	2730	1380	2730	1680	6000	34
FX2646M	2120	410	235	300	2730	1380	2730	1680	7500	44
FX2742S	2058	319	130	100	2700	1130	2700	1430	4616	42
FX2944M	2298	209	152	150	2921	1030	2921	1330	4966	44
